Conexiones tipo codo en parques eólicos: cómo detectar el sobrecalentamiento que la termografía no alcanza a ver

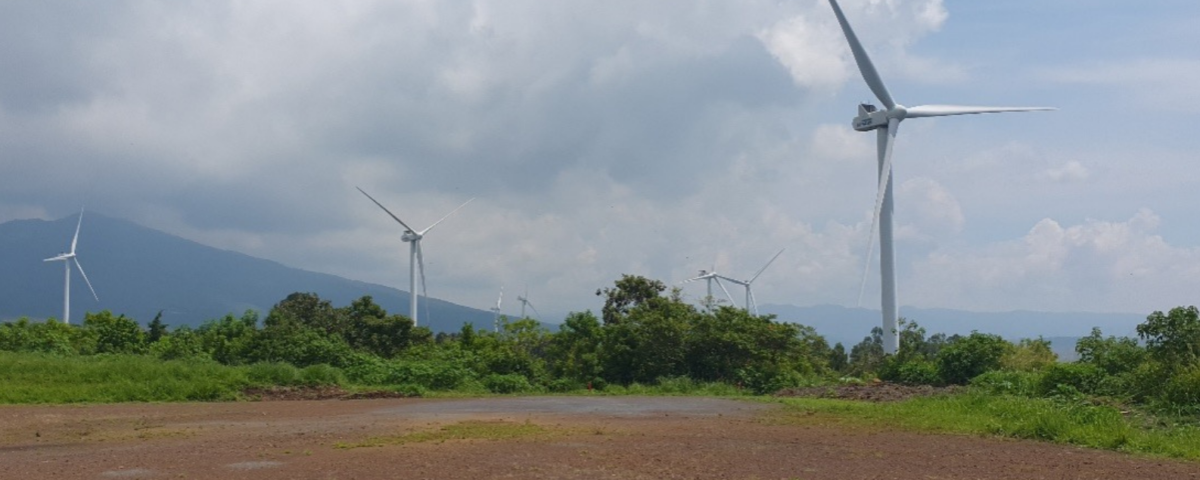

En un parque eólico, cada aerogenerador entrega la energía que produce a través de conexiones de media tensión alojadas en las celdas ubicadas en su base, en transformadores tipo pedestal o en celdas de anillo (RMU). Buena parte de esas conexiones se hace con conectores tipo codo (elbow): piezas apantalladas, de frente muerto, selladas con goma EPDM. Son confiables y seguras por diseño, pero tienen un punto débil poco evidente. Cuando uno de estos codos empieza a sobrecalentarse, casi siempre se trata de un problema térmico localizado que puede degradar el aislamiento, carbonizar el conector y terminar en un cortocircuito destructivo o en una interrupción del servicio.
En generación, donde cada hora fuera de línea es energía que se deja de producir, anticipar ese punto caliente favorece directamente la continuidad operativa.

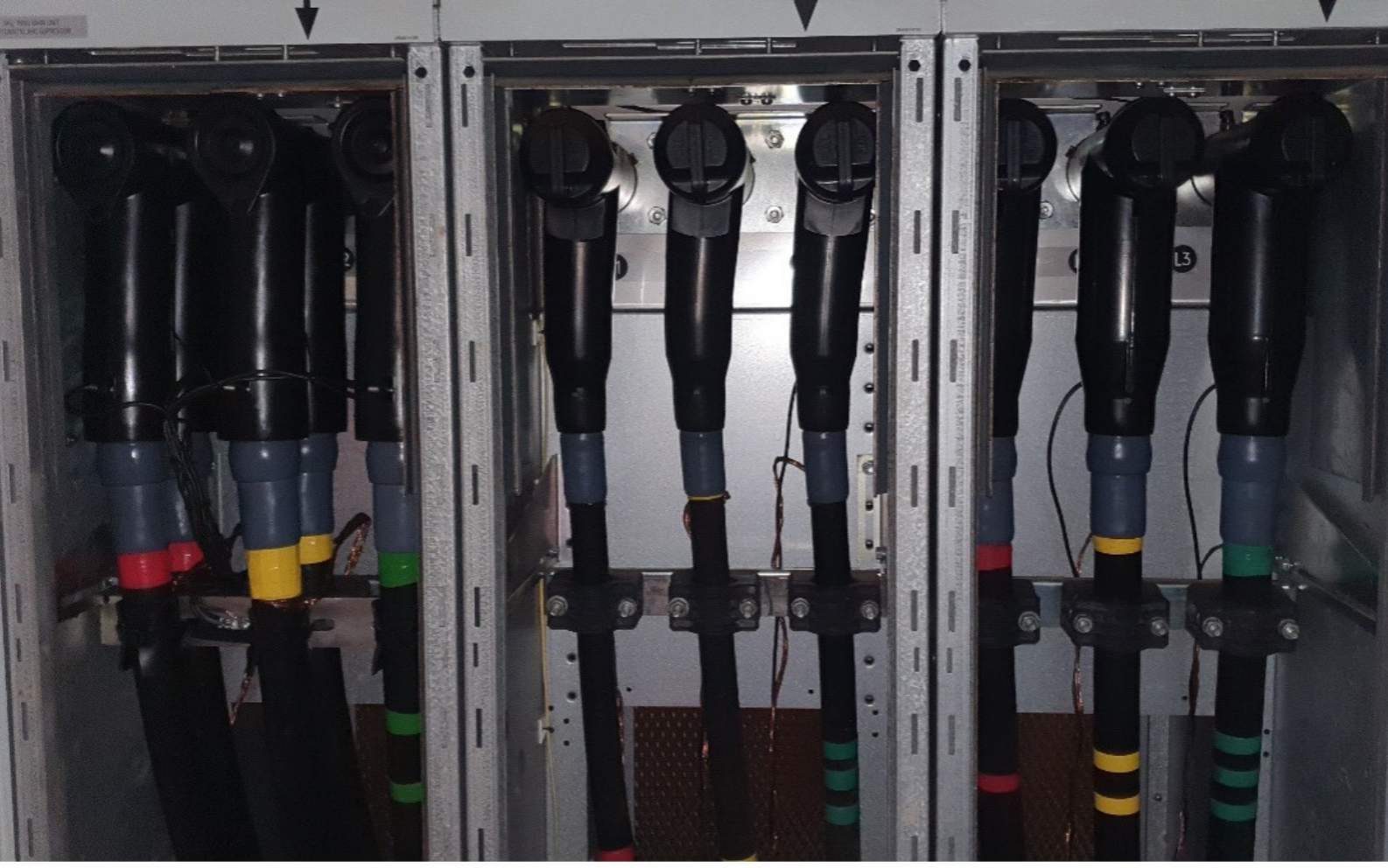

Imagen de conexiones en CELDAS debajo de cada generadora eólica con peligro de sobrecalentamiento.
Por qué se sobrecalientan los conectores tipo codo
El sobrecalentamiento en estas uniones es una de las fallas más comunes que se detectan durante los mantenimientos preventivos en gabinetes de generación, subestaciones y transformadores. Sus causas están bien documentadas, y todas comparten un mismo síntoma temprano: calor.
- Mal torque en el perno de contacto. Dentro del codo, un perno conductor se enrosca a la terminal del cable. Si no se aplicó el torque exacto del fabricante con llave dinamométrica, la unión queda floja, sube la resistencia de contacto y, por física pura, se genera calor extremo localizado.
- Defectos en el engaste de la terminal. Si la terminal no se comprimió correctamente sobre el conductor con la herramienta y el dado adecuados, quedan microespacios que elevan la temperatura al paso de la corriente.
- Mala inserción en la boquilla. Si el codo no se asentó por completo en la boquilla del equipo, el área de contacto eléctrico se reduce, lo que provoca sobrecalentamiento y riesgo de arcos.
- Vacíos o burbujas de aire. Sin suficiente grasa dieléctrica o con capas mal acopladas, quedan burbujas atrapadas. El aire se ioniza bajo media tensión y genera descargas parciales que calientan la goma y perforan el aislamiento.
- Sobrecargas continuas. Si la corriente supera de forma prolongada la capacidad nominal del conector, todo el conjunto se calienta por efecto Joule.

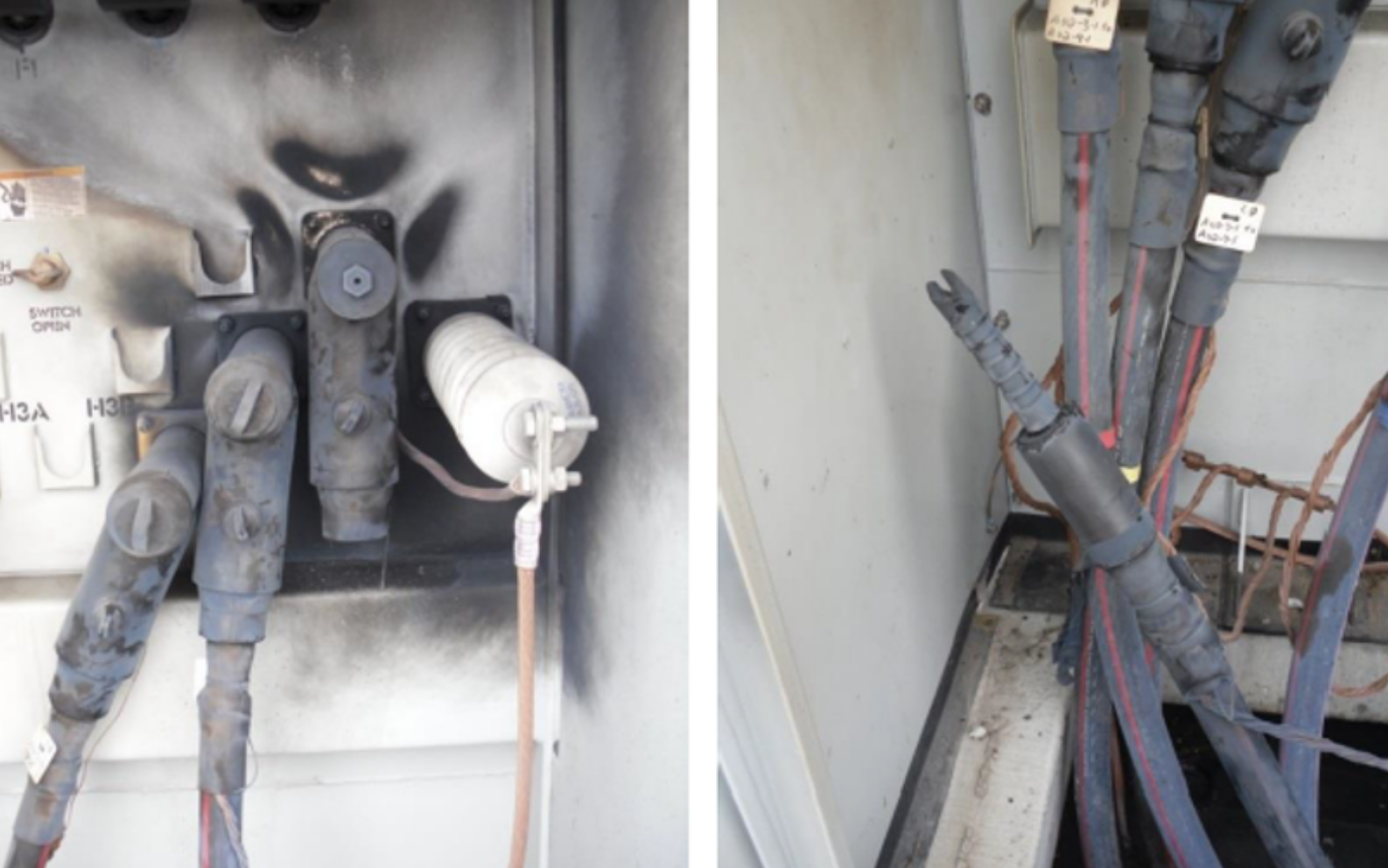

Imagen de conexiones tipo codo que llegaron al fallo total por sobrecalentamiento.
El daño: de un punto caliente a un cortocircuito

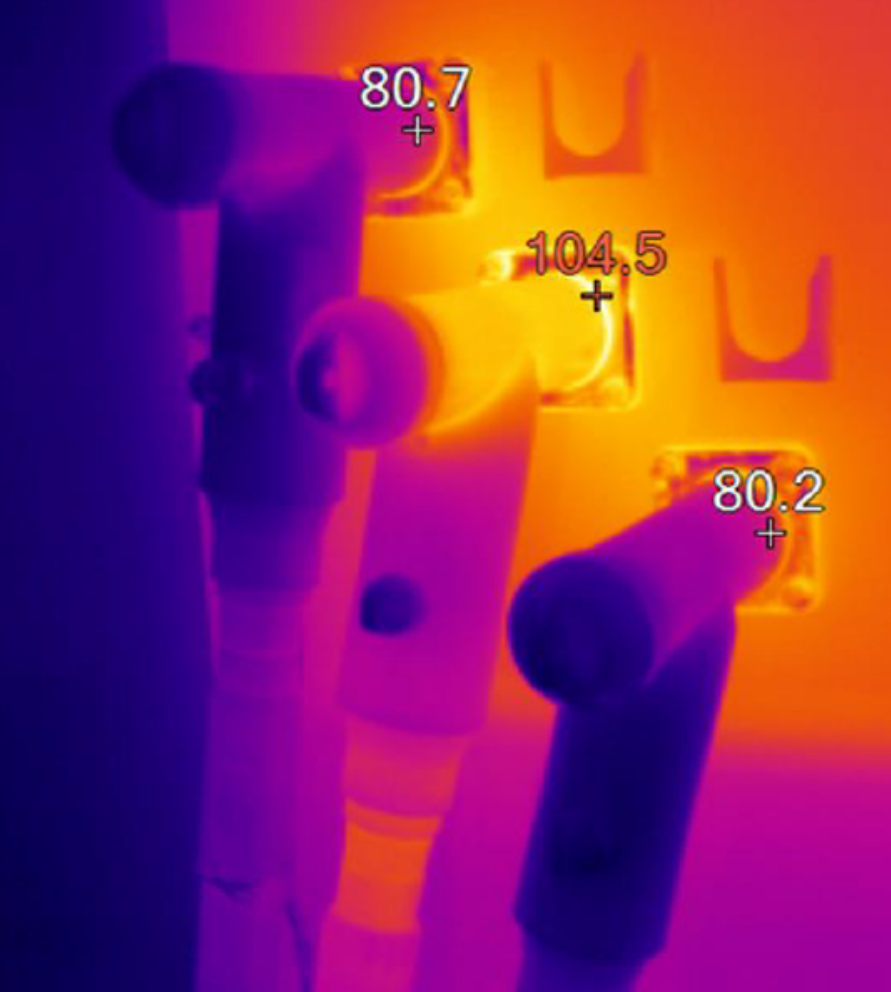

Imagen de análisis termográfico en conexiones de tipo codo en transformador. Con sobrecalentamiento en conexión.

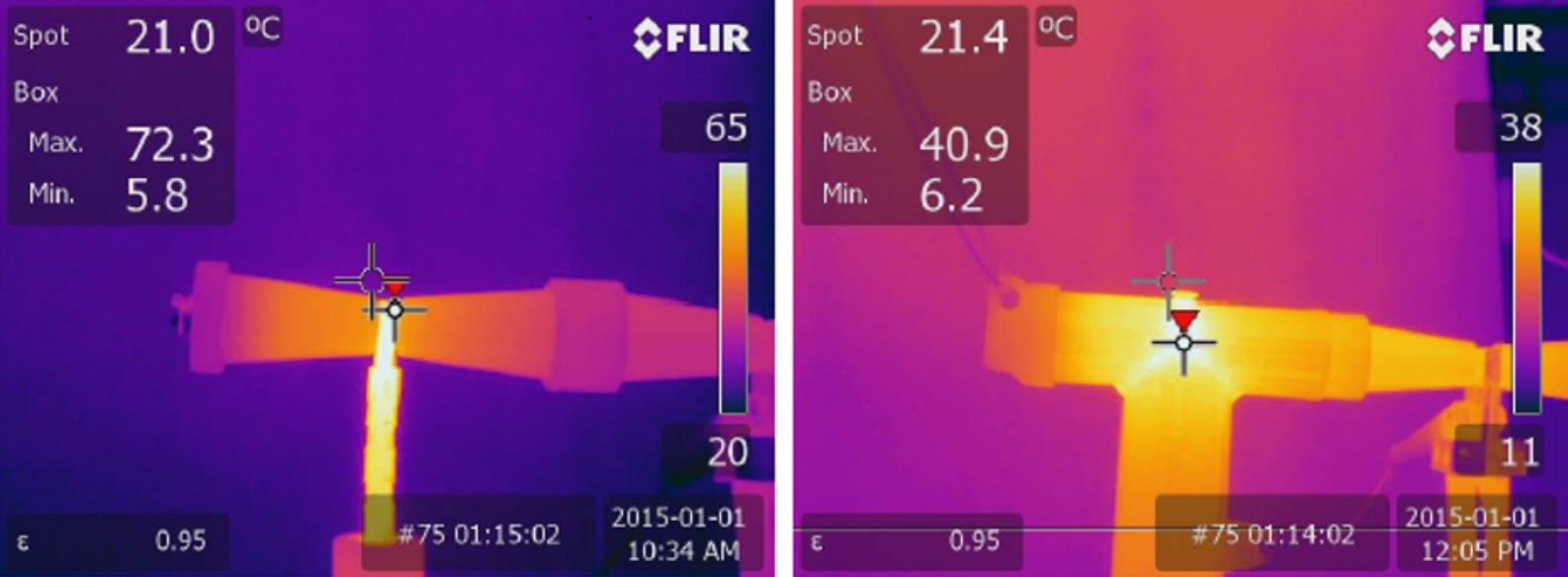

Imagen de estudio termográfico en conexión tipo codo con sobrecalentamiento peligroso en conexión central.
El problema de detección: lo que no se ve, no se escanea
Como estas celdas y conexiones operan selladas y no se pueden tocar mientras están energizadas, el método estándar y más seguro para encontrar estos puntos calientes es la termografía infrarroja: con una cámara térmica se escanea el cuerpo del codo en busca de anomalías. Es una herramienta valiosa, pero tiene dos límites estructurales en esta aplicación.
El primero es de acceso. Los conectores tipo codo con frecuencia no están a la vista directa: viven dentro de celdas cerradas, de frente muerto. Escanearlos con la cámara mientras están energizados es, muchas veces, imposible. El segundo es de frecuencia: la termografía es una fotografía puntual, tomada cada varios meses, mientras que la falla se desarrolla en cuestión de días.
Monitoreo continuo con THERMOALERT® PRO
Aquí es donde el monitoreo remoto cambia las reglas. En lugar de depender de una inspección visual periódica que quizá no alcance el punto crítico, THERMOALERT® PRO instala sensores de temperatura en contacto directo con la conexión, midiendo el calor real del codo de forma permanente, sin importar si está a la vista o no.
La lógica es simple pero decisiva: si el primer síntoma de todas estas fallas es el aumento de temperatura, entonces medir esa temperatura de forma continua es la manera más directa de anticiparlas. Cuando un punto supera el umbral definido, la plataforma PREDICT envía una alerta automática indicando exactamente cuál conexión se está calentando, lo que permite programar la intervención antes de que el problema escale.
Para un parque eólico, hay además una ventaja determinante: THERMOALERT® PRO transmite por red celular GSM-4G, de forma totalmente independiente de la red del sitio. En instalaciones remotas, dispersas y muchas veces sin infraestructura de red corporativa, eso significa que el monitoreo funciona desde el primer día, sin cablear kilómetros ni depender del área de TI. Se conecta y empieza a vigilar.
Así, la vigilancia deja de ser una foto ocasional y dependiente de la línea de visión, y se convierte en una medición por contacto, continua y a distancia, de los puntos que antes quedaban en el punto ciego.

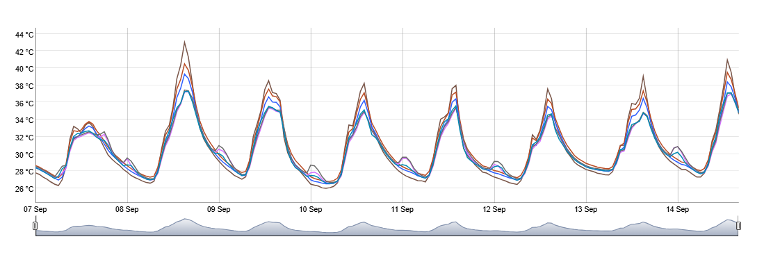

Imagen de gráfico de plataforma PREDICT de THERMOALERT® de monitoreo de conexiones tipo codo.
Una sola plataforma para toda la góndola
El siguiente paso
En generación eólica, los activos más críticos suelen ser los más difíciles de inspeccionar: sellados, energizados y fuera de la vista. Esperar a la próxima ronda termográfica deja meses de incertidumbre sobre puntos donde una falla se traduce en energía no producida y en riesgo para el personal. El monitoreo continuo por contacto cierra esa brecha. THERMOALERT® ofrece una evaluación técnica sin costo para identificar qué conexiones y equipos críticos de su parque conviene monitorear primero. Escriba a:
